汽車燃油系統的安全性、可靠性與環保性，核心依賴于關鍵連接部件 —塑料加油管的性能穩定性。作為燃油傳輸?shù)?“通道”，塑料加油管的厚度需嚴格匹配設計標準。厚度過薄會導致管路強度不足，易因燃油壓力或振動出現滲漏，引發安全隱患；厚度過厚則會增加整車重量、提升制造成本，且可能影響管路裝配適配性。因此，精準檢測塑料加油管厚度及內部結構（如分層），是把控汽車配件質量的關鍵環節。

        近日，某汽車配件企業委托我們對其生產的塑料加油管樣品進行檢測，核心需求為評估產品厚度是否符合設計標準，并排查被測部位上下層是否存在分層缺陷。

一、被測工件核心參數

本次檢測的塑料加油管材質為PP（聚丙烯）塑料—— 該材質雖具備優異的耐燃油腐蝕性、耐高低溫性，是汽車燃油管路的常用選材，但作為非金屬材料，超聲波在其內部傳播時易發生能量衰減，為高精度測量帶來天然挑戰。工件具體參數如下：

二、檢測需求與核心難點

1. 檢測需求

測量范圍：覆蓋外圓弧面及凹槽部位的厚度，同步排查兩層結構是否存在分層；

精度要求：厚度測量誤差需≤±0.03mm（遠超常規非金屬檢測精度，需針對性方案）；

檢測方式：全程無損檢測（避免破壞樣品結構，保障檢測后樣品可復用或留樣）。

  核心測量難點

材質衰減影響：PP 塑料為超聲波衰減材料，能量在傳播中易損耗，可能導致界面反射信號微弱，影響厚度計算準確性；

曲面貼合難題：外圓弧面曲率跨度大（10-20mm 直徑），常規平面探頭難以完全貼合，易因空氣間隙導致耦合不良；

凹槽空間限制：凹槽可接觸寬度僅 2-5mm、槽深 6mm，狹小空間導致探頭無法穩定接觸，且深槽易形成測量盲區，難以捕捉底部界面信號。

三、定制化測量解決方案

針對工件特性與檢測難點，我們采用 “分部位適配探頭 + 差異化耦合方式” 的定制方案，確保各區域測量精度達標。

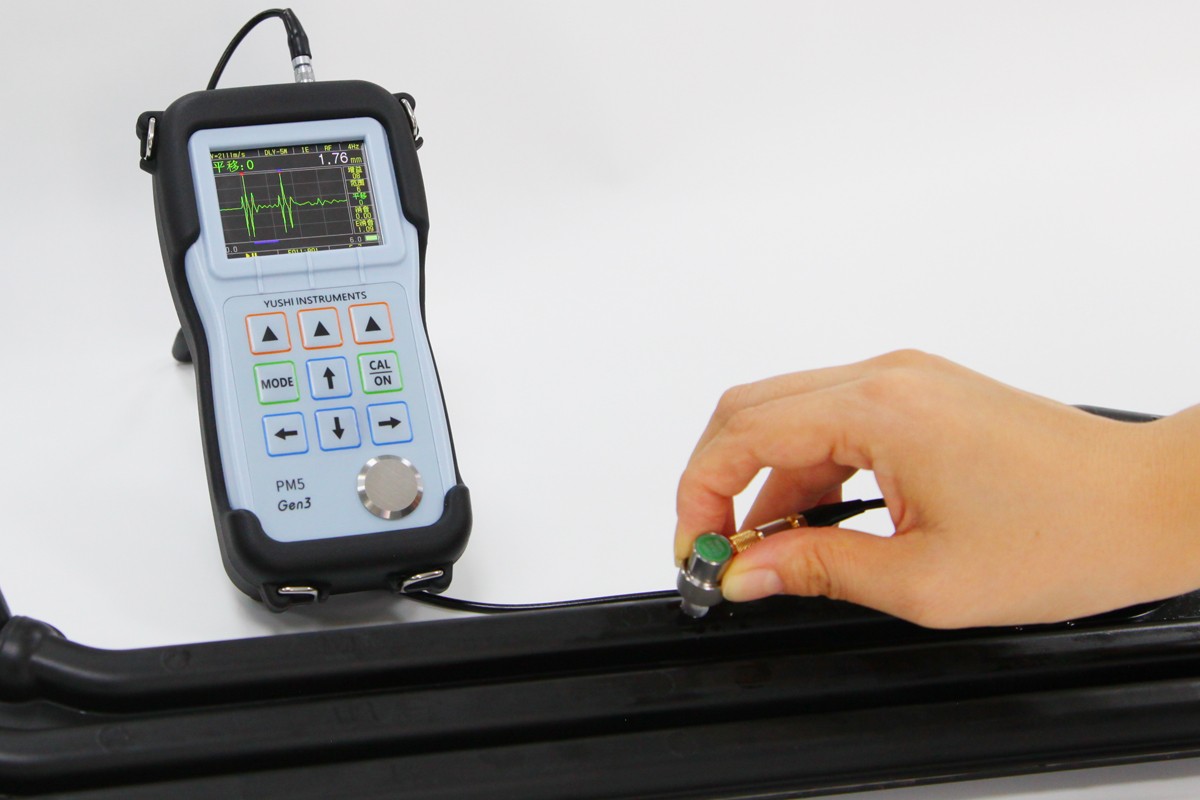

1. 外圓弧面：接觸式 + 小直徑探頭測量

外圓弧面的核心挑戰是 “探頭與曲面的貼合度”，因此選用小直徑專用探頭，搭配高粘度超聲耦合劑（增強探頭與工件表面的耦合效果，減少空氣干擾）；

效果(下圖)：測量重復性誤差≤±0.025mm，滿足 ±0.03mm 的精度要求，且操作便捷，單點位測量耗時僅 3-5 秒。

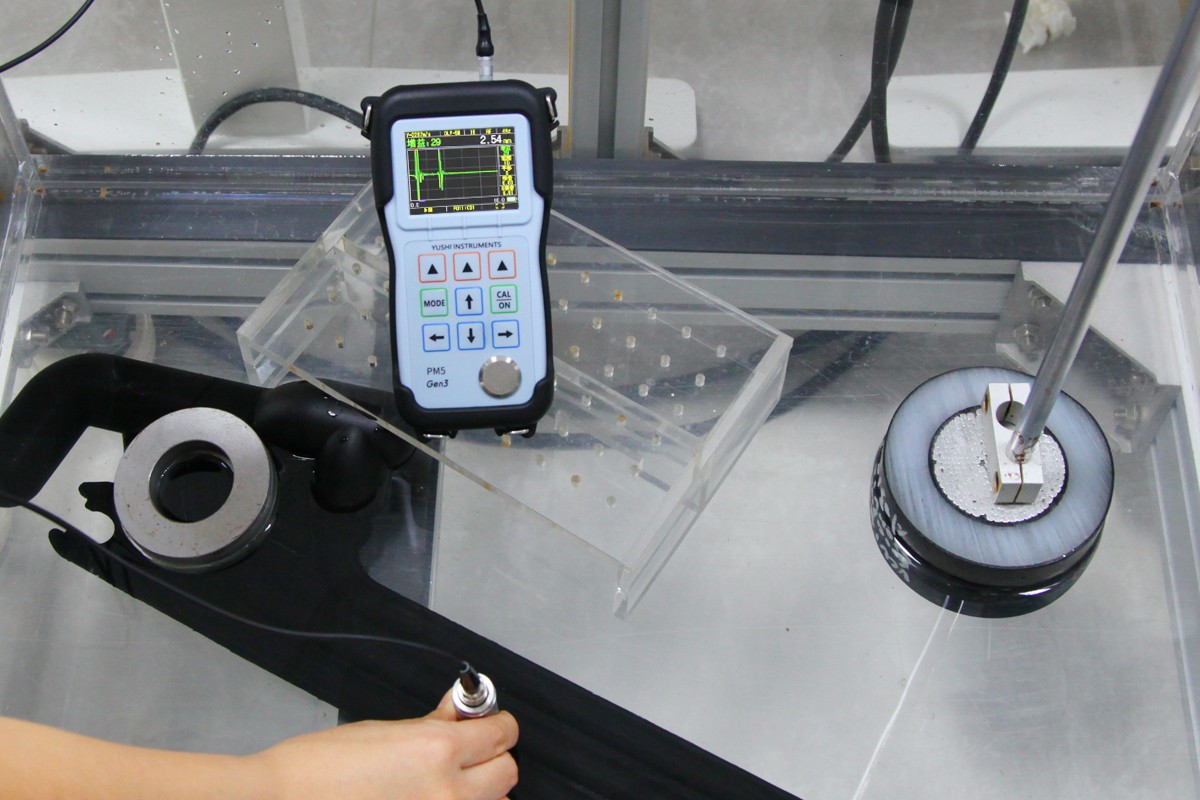

2. 凹槽部位：水浸式探頭測量

凹槽部位因空間狹小、易形成盲區，采用 “水浸式聚焦探頭” 組從根源解決耦合與盲區問題,將超聲波能量精準聚焦于凹槽目標區域，避免槽壁對信號的干擾—— 若存在分層，會額外出現 “分層界面” 的反射峰，可直觀判斷缺陷；

效果：分層識別準確率 100%，有效排查內部結構缺陷。

四、適配儀器：宇時先鋒 PM Gen3 的技術優勢

本次檢測選用宇時先鋒 PM Gen3 超聲波測厚儀，其多模式適配能力與抗干擾設計，是保障檢測精度的核心支撐：

多測量模式切換：可靈活切換 “接觸式”“水浸式” 模式，無需更換儀器即可完成外圓弧面與凹槽的檢測，提升  操作效率；

儀器具備動態增益調節功能，可自動補償能量損耗，確保微弱反射信號被精準捕捉；

廣泛場景適配：除汽車塑料加油管外，還可拓展至塑料管路、復合材料部件、非金屬容器等場景的厚度檢測，為汽車、化工、家電等行業提供一體化無損檢測方案。

五、檢測結論

通過 “小直徑探頭適配圓弧面”“水浸聚焦探頭攻克凹槽盲區” 的定制方案，結合宇時先鋒 PM Gen3 測厚儀的技術支撐，我們成功實現了汽車 PP 塑料加油管外圓弧面與凹槽部位的高精度無損檢測，本次方案不僅解決了特殊結構（圓弧面、狹小凹槽）非金屬工件的測量難題，更為汽車配件企業提供了可靠的質量管控手段，助力其從源頭規避燃油系統安全風險，保障車輛運行的安全性與環保性。
